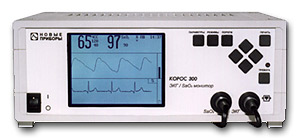

Монитор пациента анестезиологический КОРОС 300

Монитор пациента анестезиологический "КОРОС 300" предназначен для отображения на экране дисплея двух физиологических кривых - электрокардиограммы в одном из стандартных отведений и фотоплетизмограммы периферического пульса, а также вычисления частоты сердечных сокращений, степени насыщения гемоглобина артериальной крови кислородом и показателей, получаемых в результате вариационного анализа ритма сердца, позволяющих в реальном масштабе времени оценить активность симпатического и парасимпатического отделов вегетативной нервной системы.

Прибор позволяет автоматически осуществлять построение гистограммы распределения КИ с шагом 8 мс, объемом выборки от 20 до 150 КИ.
Прибор позволяет вычислять следующие параметры распределения КИ: моду, амплитуду моды, вариационный размах, индексы СИМ, ПАР, ИБ.

Отображаемые на дисплее параметры и физиологические кривые:

Значение ЧСС

Значение SaO2

Значения установленных порогов срабатывания сигнализации

ЭКГ

Фотоплетизмограмма

Гистограмма распределения КИ

Значение моды распределения КИ

Значение амплитуды моды распределения КИ

Значение вариационного размаха распределения КИ

Значение СИМ

Значение ПАР

Значение ИБ

Тренды ЧСС, SaO2, СИМ, ПАР

Текущее время

Прибор обеспечивает непрерывную регистрацию и отображение на графическом дисплее электрокардиограммы (ЭКГ) в 1 стандартном отведении, фотоплетизмограммы периферического пульса (ФПГ), вычисление и цифровую индикацию значения степени насыщения гемоглобина артериальной крови кислородом(SaO2), вычисление и цифровую индикацию значения частоты сердечных сокращений(ЧСС), а также анализ сердечного ритма в реальном масштабе времени с вычислениеми индикацией диагностических показателей.
Дополнительно прибор позволяет осуществлять вывод регистрируемой аналого-цифровой информации на внешний принтер.
Анализ сердечного ритма включает определение длительностей RR-интервалов (кардиоинтервалов - КИ) электрокардиосигнала, построениегистограммы распределения КИ методом скользящей выборки, вычисление статистических параметров распределения (мода, амплитуда моды, вариационный размах), вычисление диагностических показателей - индекса активности симпатического (СИМ) и парасимпатического (ПАР) отделов вегетативной нервной системы, индекса напряжения по методике Р.М.Баевского (ИБ).
Прибор используется для оперативного контроля состояния пациента во время проведения хирургических операций, в послеоперационном периоде, при проведении интенсивной терапии.
Прибор обеспечивает сигнализацию выхода значений ЧСС и SaO2 за установленные пределы. Прибор имеет защиту от воздействия импульса дефибриллятора напряжением 5000 В в соответствии с ГОСТ Р 50267.27-95.

Технические данные

Диапазон входных напряжений канала регистрации ЭКГ 0.03.. 5 мВ

Чувствительность канала ЭКГ устанавливается из ряда 2.5, 5, 10, 20, 40, 80 мм/мВ

Отклонение установленной чувствительности от номинальной не более ±10 %

Входной импеданс канала ЭКГ не менее 15 MОм

Коэффициент ослабления синфазных сигналов канала ЭКГ не менее 28000

Напряжение внутренних шумов канала ЭКГ не более 20 мкВ

Отклонение величины отображаемого на экране калибр. имп.(1 мВ) от номинальной не более ±10%

Неравномерность АЧХ канала ЭКГ в диапазоне 0.5 .. 60Гц 85..105%

Коэффициент подавления фильтра канала ЭКГ

на частоте 25 Гц не более 3 дВ
на частоте 50 Гц не менее 25 дВ

Постоянная времени канала ЭКГ не менее 2,5 с

Постоянная времени канала фотоплетизмограммы не менее 1 с

Длительность фронта фотоплетизмограммы не более 0,1 с

Скорость развертки 25, 50 мм/с

Отклонение установленной скорости развертки от номинальной не более ±10 %

Диапазон определения SaO2 0 ..100 %

Отклонение значения SaO2

в диапазоне 80 . . 99 не более ± 2%
в диапазоне 50 . . 79 не более ± 4%
в диапазоне 0 . . 49 не нормируется

Диапазон установки значений порога сигнализации по SaO2 50 .. 95 (с шагом 5)

Диапазон определения ЧСС 30 . . 250 уд/мин

Отклонение значения ЧСС от фактического значения

в диапазоне 30 . . 99 не более ± 2 уд/мин
в диапазоне 100 . . 250 не более± 3 уд/мин

Диапазон установки значений порогов сигнализации по ЧСС(с шагом10)

нижний порог 30 .. 70 уд/мин
верхний порог 80 .. 250 уд/мин

Минимальная амплитуда R-зубца, необходимая для определения ЧСС не более 0,2 мВ

Диапазон автоматически определяемых длительностей КИ 0,24 .. 2,0 с

Питание прибора от сети переменного тока 220 ± 22 В, частота 50 ± 0.5 Гц

потребляемая мощность не более 12 ВА

Габаритные размеры прибора 290x213x119 мм

Габаритные размеры первичного преобразователя канала SaO2 71x25x25 мм

Длина кабеля первичного преобразователя канала SaO2 не менее 2 м

Длина кабеля отведений не менее 2.5 м

Масса прибора не более 2.5 кг
