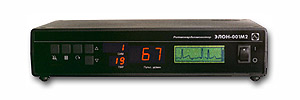

Ритмокардиомонитор ЭЛОН-001M2

Ритмокардиомонитор ЭЛОН-001М2 предназначен для оперативного контроля состояния пациента путем наблюдения электрокардиограммы, слежения за текущими значениями частоты сердечных сокращений и показателями, получаемыми в результате вариационного анализа ритма сердца, которые позволяют в реальном масштабе времени оценить активность симпатического и парасимпатического отделов вегетативной нервной системы.

На жидкокристаллическом (ЖК) графическом дисплее могут отображаться ЭКГ, тренды ЧСС, СИМ или ПАР за 20, 60 или 240 минут, гистограмма распределения значений длительностей кардиоинтервалов (RR-интервалов ЭКГ) (КИ), значения статистических параметров распределения КИ.

Прибор обеспечивает непрерывную регистрацию ЭКГ, вычисление и индикацию на цифровом дисплее значения частоты сердечных сокращений (ЧСС), сигнализацию выхода значения ЧСС за установленные пределы, анализ сердечного ритма в реальном масштабе времени с вычислением диагностических показателей, непрерывную индикацию на цифровом дисплее значений индексов активности симпатического (СИМ) и парасимпатического (ПАР) отделов вегетативной нервной системы (ВНС). Прибор позволяет подключать принтер для печати ЭКГ, трендов ЧСС, СИМ и ПАР или гистограммы распределения КИ.

Технические данные

• Входное сопротивление не менее 100 MОм

• Полоса пропускания 0.5-40 Гц

• Входное напряжение 0.05-5 мВ

• Частота квантования 250 Гц

• Амплитуда калибровочного сигнала 1 мВ

• Диапазон определения ЧСС 30-220 уд/мин

• Скорость развертки ЭКГ 25, 50 мм/с

• Диапазон установки порогов тревоги по ЧСС 40-200 уд/мин

• Длительность поддиапазона гистограммы 8 мс

• Диапазон значений диагностических показателей
(при объеме выборки 100 КИ):

ИБ менее 80 ед. ваготония
ИБ 80-160 ед. эутония
ИБ более 160 ед. симпатикотония
СИМ, ПАР менее 15 ед. слабая активность
СИМ, ПАР 16-30 ед. умеренная активность
СИМ, ПАР более 30 ед. высокая активность

• Коэффициент ослабления синфазных сигналов не менее 28000

• Диапазон установки объема выборки 20-150

• Отклонение значения КИ от фактического ±4 мс

• Время непрерывной работы прибора 24 час

• Потребляемая мощность от сети переменного тока 220±22В, 50±0,5 Гц не более 10 ВА

• Габаритные размеры прибора 145х270х60 мм

• Длина кабеля электродов не менее 2.5 м

• Масса прибора не более 1.2 кг
