Реографы-полианализаторы РГПА-6/12 РЕАН-ПОЛИ



для комплексного исследования параметров кровообращения

Реографы-полианализаторы для комплексного исследования параметров кровообращения "РЕАН-ПОЛИ" разработаны на базе сигнального процессора ADSP-2181 KS-133 и 22-разрядных АЦП, выпускаются в 8 модификациях и обеспечивают регистрацию и анализ сигналов импедансной плетизмографии (реографии) по 6 каналам и физиологических сигналов по 6 полиграфическим каналам в любом сочетании: электрокардиограммы (ЭКГ), фотоплетимзограммы (ФПГ), кожно-гальванической реакции (КГР), сейсмокардиограммы (СКГ), пневмограммы (ПГ), температуры, давления.

Программное обеспечение (ОС Windows'98) позволяет осуществлять исследования мозгового, периферического и кровообращения внутренних органов, центральной гемодинамики (импедансная кардиография) с возможностью мониторирования показателей гемодинамики и анализа адаптационных реакций сердечно-сосудистой системы. Осуществляется оценка гомеостатической функции сердца, типа гемодинамики, выявление компенсаторных и патологических звеньев сердечно-сосудистой системы по переходным процессам различных показателей центрального, мозгового и периферического кровообращения с использованием провоцирующих воздействий. Проводится автоматический анализ и интерпретация пульсового кровенаполнения, эластико-тонических свойств артерий разного калибра, состояния венозного оттока.

Предусмотрены питание прибора от аккумуляторов и связь с ЭВМ (NoteBook) через USB-порт. Предназначен для широкого клинического применения, реабилитации с biofeedback и проведения научных исследований.

Основные технические характеристики

Диапазоны измерения величин

РГ базовый импеданс, Ом от 10 до 700
РГ объемная, Ом от 0,02 до 4
РГ дифференциальная, Ом/с от 0,5 до 60
ЭКГ, мВ от 0,1 до 8
СКГ, мкВ от 5 до 5000
ФПГ (постоянная составляющая), 0/00 от 100 до 1000
ФПГ (переменная составляющая), 0/00 от 0,5 до 40
ФПГ дифференциальная, 0/00 /с от 1 до 200
КГР, % от 0,5 до 10
ПГ, мм от 1 до 100
Давление, мм рт. Ст от 10 до 300
Переменная составляющая давления,мм рт. ст. от 0,1 до 10
Дифференциальное давление, мм рт.cт./с от 2 до 200

Уровень шумов, приведенных ко входу

РГ объемная, Ом 0,003
ЭКГ, мкВ 10
ФПГ переменная составляющая, 0/00 0,1
КГР, % 0,1
ПГ, мм 0,3
Переменная составляющая давления, мм рт.ст 0,05

Частота среза фильтров (ФВЧ)/(ФНЧ), Гц

РГ, объемная (0,05; 0,16; 0,5; 1,6)/(10; 25)
ЭКГ (0,05; 0,5)/(40; 75)
ФПГ, переменная составляющая (0,05; 0,16; 0,5; 1,6)/(10; 25)
КГР (0,05; 0,16; 0,5)/(1; 2; 5)
ПГ (0; 0,05;0,16)/(1; 2; 5)
Переменная составляющая давления (0,16; 0,5)/(10; 25)
СКГ (40)/(75)

разрядность АЦП - 16 (22 исходных)

частота дискретизации - 250 Гц

вес (без компьютера) - 1 кг

Cвязь с компьютером осуществляется через порт USB с помощью адаптера, "прозрачного" для принтера, программное обеспечение поставляется на лазерном диске

Реограф-полианализатор имеет малые габариты и вес, что позволяет закреплять его непосредственно на пациенте при проведении проб с физической нагрузкой

Основные функции

Реоэнцефалографические исследования: оценка состояния сосудов головного мозга (пульсовое кровенаполнение, эластико-тонические свойства сосудов различного калибра, состояние венозного оттока, межполушарную асимметрию, особенности регионарного распределения и др.), топографическое картирование основных количественных показателей (реографический индекс, показатель периферического сосудистого сопротивления и др.) мозгового кровообращения.

Реовазографические исследования с одновременной регистрацией и анализом до 6-ти отведений в различных сочетаниях (бедро, голень, стопа, пальцы ног, плечо, предплечье, кисть, пальцы рук). Позволяет выявить нарушения кровообращения конечностей, объективно подтвердить такие диагнозы, как облитерирующий эндартериит, болезнь Рейно и др.

Исследование центральной гемодинамики: определение сердечного выброса, классификация гемодинамического синдрома, оценка фазовых характеристик сердечной деятельности (тетраполярная грудная реография по Кубичеку, интегральная реография по Тищенко, реография аорты и легочной артерии; съем может производиться с возможной одновременной регистрацией сейсмокардиограммы для более точного определения периода изгнания).

Реопульмонографические исследования: оценка кровоснабжения и вентиляции зон легких (до 6 зон), реография легочной артерии, оценка легочного артериального давления косвенными методами.

Реогепатографические исследования: оценка кровоснабжения левой и правой доли печени с характеристикой пульсового кровенаполнения, эластико-тонических свойств сосудов различного калибра, состояния венозного оттока.

Реонефрографические исследования
(двухканальная реография почек). Предлагаемая схема наложения электродов позволяет неинвазивно и без использования специальных зондов оценивать функциональное состояние соответствующих бассейнов кровообращения.

Системный анализ гемодинамики с одновременной регистрацией физиологических сигналов, относящихся к разным звеньям сердечно-сосудистой системы, оценкой гомеостатической функции сердца, преимущественного типа регуляции, выявлением компенсаторных и патологических звеньев. В качестве дополнительных при интерпретации используются каналы фотоплетизмограммы, пневмограммы, кожно-гальванической реакции, давления, сейсмокардиограммы.

Мониторинг параметров гемодинамики для контроля жизненно важных показателей кардиореспираторной системы (частота сердечных сокращений, ударный объем крови, минутный объем крови, артериальное давление, общее периферическое сосудистое сопротивление, частота и глубина дыхания, показатели мозгового и периферического кровотока).

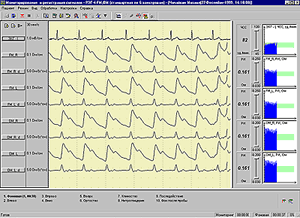

Мониторинг и регистрация физиологических сигналов по полиграфическим каналам в любых произвольных сочетаниях для дополнительного анализа показателей состояния и проведения научных исследований.



Реографы-полианализаторы обеспечивают:

высококачественную регистрацию физиологических сигналов и их визуализацию с высоким разрешением (можно настраивать на любую графическую моду: 800х600, 1024х768, 1280х1024);

работу в программной среде Microsoft Windows 95, 98, Windows NT со всеми достоинствами оконного интерфейса;

одновременную регистрацию и отображение как исходных сигналов, так и расчетных показателей в реальном масштабе времени;

длительную запись физиологических сигналов и выделение фрагментов функциональных проб;

интерпретацию проведенных исследований с привязкой к нормативным значениям, получение интерпретирующего описания;

распечатку выходных документов по любому методу обработки.



Функциональные возможности (зависят от вариантов поставки)

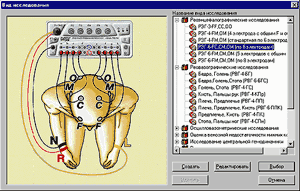

Изменение настроек и подготовка проведения исследований ПМО содержит рекомендуемые настройки:
справочника бассейнов кровообращения и мест установки электродов,
справочника нормативных значений по количественным показателям с учетом специфики анализируемого бассейна и возрастных диапазонов,
настройка подключения и расположения на экране различных панелей обработки применительно к каждой методике,
настройки на размер используемого монитора,
справочника методик исследований, включающего в себя:

перечень регистрируемых физиологических сигналов с привязкой к бассейнам или местам установки датчиков;
последовательность представления физиологических сигналов на экране;
рекомендуемый перечень и последовательность выполнения функциональных проб

Возможность подключения дополнительных внешних устройств через встроенный в прибор последовательный интерфейс RS-232. В качестве внешних устройств может использоваться автоматический измеритель артериального давления, компрессор с пневмосистемой для проведения окклюзионных проб, программно-управляемый велоэргометр


Съем:

Выбор методики, заполнение карточки пациента, автотестирование блока, маркировка начала и окончания функциональных проб и других событий, индикация базовых импедансов по реографическим каналам, оперативная настройка чувствительностей по каналам в широких пределах, отображение нативных сигналов на экране монитора и при печати на принтере производится при скорости развертки: 7,5; 15; 30; 60 мм/с, автоматическое распознавание характерных точек на физиологических сигналах (ЭКГ, РЕО, СКГ) как в режиме съема, так и в режиме обработки, визуализация кардиоцикловой динамики выбранных количественных показателей с индикацией текущих цифровых значений, визуализация результатов двухкомпонентного анализа пульсовых кривых с выделением артериальной и венозной компоненты в процессе съема.

Поддерживаются дополнительные типы физиологических сигналов: фотоплетизмограмма, рекурсия дыхания, поток дыхания, давление, кожно-гальванической реакция, электроэнцефалограмма, электромиограмма. Дополнительные типы физиологических сигналов сопровождаются рекомендуемым списком количественных показателей. Этот список может быть расширен пользователем.с помощью встроенного интерпретатора формул.


Предоставляется возможность создания новых методик требуемой конфигурации, настройки экранных форм для создаваемых методик, нормативных диапазонов значений количественных показателей.

Обеспечивается автоматическое выделение всех характерных точек на пульсовой кривой фотоплетизмограммы для расчета количественных показателей.

Осуществляется возможность одновременной записи по различным бассейнам сердечно-сосудистой системы, по входящим в поставку конфигурациям съема для их совокупного анализа.

обработка


Автоматическое распознавание характерных точек на физиологических сигналах.
Автоматический контроль возможных логических ошибок в расстановке маркеров и качества сигнала ЭКГ. Адаптивная расстановка маркеров по выбранным физиологическим сигналам на основе формы сигнала на опорном сердечном цикле. Возможность ручной корректировки маркеров по характерным точкам. Возможность просмотра структуры проведенного исследования с указанием последовательности выполненных ФП, их продолжительности. Быстрый доступ к любому его фрагменту (ФП).

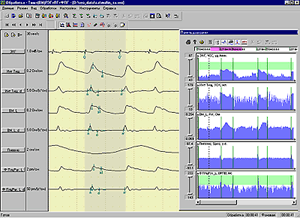

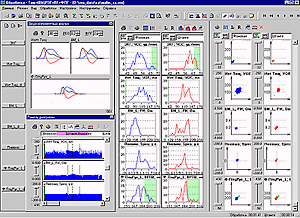

Панель диаграмм (трендов) — визуализация кардиоцикловой динамики выбранных количественных показателей с индикацией текущих цифровых значений и с привязкой к проведенным ФП. Возможность выбора опорной функциональной пробы, относительно которой будет показываться тенденция изменения показателей. Взаимное автоматическое позиционирование нативных сигналов и трендов на экране. Возможность сглаживания трендов (виртуального, с возвратом к исходным трендам) скользящим окном настраиваемого размера. Автоподстройка диапазонов представления информации для наиболее иллюстративного показа переходных процессов на провоцирующие воздействия (ортостатические пробы, дыхательные пробы, статические нагрузки - кистевой жим, динамические нагрузки, медикаментозное тестирование)

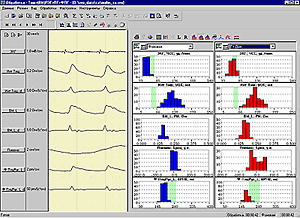

Визуализация распределения

выбранных количественных показателей в виде гистограмм. Возможность сопоставления гистограмм по двум фрагментам записи путем их наложения (разными цветами) друг на друга. Представление параметров распределения в виде таблицы числовых значений (математическое ожидание, мода, среднеквадратическое отклонение, вариационный размах и др.) по каждому показателю.




Одновременное отображение результатов различных видов обработки.

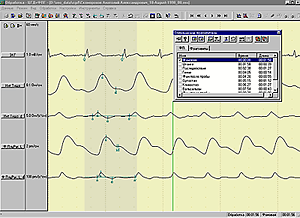

На диаграммах показываются маркера событий и наименования ФП. Анализ переходных процессов на провоцирующие воздействия позволяет оценить реактивность различных звеньев гемодинамической системы. Гистограммы распределения показателей и их статистические характеристики представлены в панели гистограмм. Диапазоны нормативных значений выделяются цветовыми коридорами, горизонтальными для панели диаграмм и вертикальными для панели гистограмм.

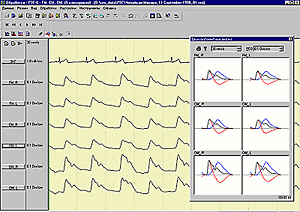

Двухкомпонентный анализ пульсовых кривых.

По отношению к пульсовым кривым, получаемым с помощью реографического или фотоплетизмографического метода может быть применен двухкомпонентный анализ с выделением артериальной и венозной составляющей.

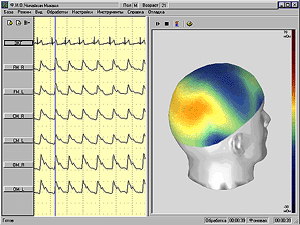

Топографическое картирование основных количественных показателей мозгового кровообращения.

Реализовано топографическое картирование основных показателей мозгового кровотока (контролируются бассейны сонных, позвоночных и средних мозговых артерий) как в процессе съема, так и при обработке. Может быть одновременно выбрано несколько показателей из списка, характеризующих пульсовое кровенаполнение, эластико-тонические свойства артерий и тонус вен. На трехмерных моделях головы отражается пространственное распределение анализируемых характеристик. Такое представление облегчает восприятие врачом особенности регионарного кровотока и наличие межполушарной асимметрии.

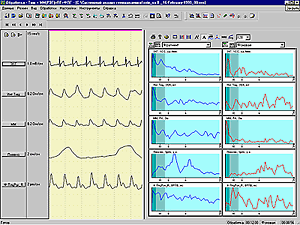

Спектральный анализ как исходных сигналов, так и покардиоцикловой динамики количественных показателей.

Спектральный анализ применяется к динамике любых выбранных количественных показателей по любым типам физиологических сигналов. Цветом фона выделяются стандартные частотные диапазоны. Имеется возможность сопоставления результатов анализа по двум фрагментам записи одновременно - либо на двух панелях, либо на одной панели с наложением графиков спектрограмм. Результаты спектрального анализа могут быть представлены и в табличной форме. Предусмотрены различные сервисные настройки (линейная/логарифмическая шкала; абсолютная/относительная шкала; мощностной/ амплитудный спектр.

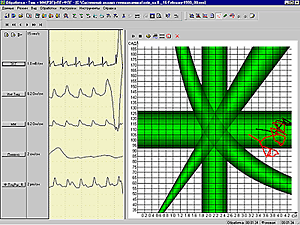

Для интегральной оценки показателей центральной гемодинамики

используется панель, показывающая динамику в шкале "среднее артериальное давление/сердечный индекс". На этой панели цветами выделяются диапазоны нормативных значений по давлению, сердечному индексу, общему периферическому сосудистому сопротивлению, индексу работы левого желудочка. Покардиоцикловая динамика среднего давления рассчитывается по эмпирической формуле. На панели показывается трасса "рабочей точки" гемодинамической системы, отражающая динамику соотношений сократительной функции левого желудочка и среднего давления в процессе выполнения ФП. Этот режим доступен и в режиме съема, и в режиме обработки.

Поддерживаются дополнительные типы физиологических сигналов: фотоплетизмограмма, рекурсия дыхания, поток дыхания, давление, кожно-гальванической реакция, электроэнцефалограмма, электромиограмма. Дополнительные типы физиологических сигналов сопровождаются рекомендуемым списком количественных показателей. Этот список может быть расширен пользователем.с помощью встроенного интерпретатора формул.


Предоставляется возможность создания новых методик требуемой конфигурации, настройки экранных форм для создаваемых методик, нормативных диапазонов значений количественных показателей.


Обеспечивается автоматическое выделение всех характерных точек на пульсовой кривой фотоплетизмограммы для расчета количественных показателей.


Осуществляется возможность одновременной записи по различным бассейнам сердечно-сосудистой системы, по входящим в поставку конфигурациям съема для их совокупного анализа.

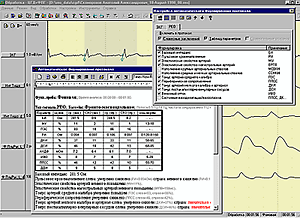

Автоматическая генерация текста описания

по стандартным реографическим исследованиям с характеристикой пульсового кровенаполнения, эластико-тонических свойств артериальных сосудов, резистивности артериол, состояния венозного оттока и др. При исследовании центральной гемодинамики оценивается сократительная функция сердца, интерпретируется тип гемодинамики.

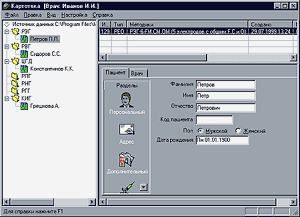

Электронная база пациентов


Обеспечивает хранение необходимой информации
- о пациенте (Ф.И.О, пол, возраст, анамнез, диагноз, адрес, телефон и пр.);
- о враче;
- об исследованиях (наименование методики, дата проведения исследования, продолжительность исследования, время последней модификации данных и пр.).
Исследования могут произвольно распределяться по группам, задаваемым в виде "дерева".
Обеспечиваются сервисные функции сортировки, фильтрации, быстрого поиска, настройки панелей и выводимой на них информации.

Менеждер печати составных документов


Включает в себя шаблоны составных документов, которые совмещают результаты различных видов анализа (например, фрагмент физиологических сигналов и интерпретирующий его текст заключения, или кардиоцикловая динамика показателей и гистограммы распределения этих же показателей для различных ФП). Пользователю предоставляется возможность редактирования этих шаблонов и создание новых.

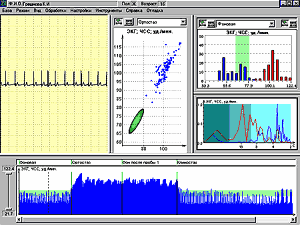

Программа оценки состояния на основе анализа сердечного ритма


Математический анализ сердечного ритма с представлением кардиоинтервалограммы, гистограммы, спектрограммы, скаттерграммы, таблицы расчетных статистических и спектральных показателей.
Возможность сопоставления скаттерграмм по двум фрагментам записи путем их наложения (разными цветами) друг на друга. Настройка параметров визуализации скаттерграммы (точками и/или линиями, признак сглаживания скользящим окном настраиваемого размера, цвет, размер, границы диапазонов).

Спектральный анализ пульсограммы с визуализацией спектрограмм и таблицы спектральных характеристик с выделением трех частотных диапазонов (дыхательные волны, медленные волны первого порядка, медленные волны второго порядка). Возможность сопоставления спектрограмм по двум фрагментам записи путем их наложения (разными цветами) друг на друга. Возможность настройки размеров анализируемого ансамбля (64, 128, 256, 512 кардиоциклов)
