СОВОКУПНЫЙ АНАЛИЗ ЭЛЕКТРИЧЕСКОЙ АКТИВНОСТИ И КРОВООБРАЩЕНИЯ ГОЛОВНОГО МОЗГА

Взаимосвязь нарушений электрической активности мозга и мозгового кровообращения эффективно выявляется с помощью одновременного проведения реографических и электроэнцефалографических исследований.

Синхронная регистрация ЭЭГ и РЭГ и сжатое покардиоцикловое представление динамики показателей в едином временном масштабе наглядно иллюстрируют взаимосвязь между различными системами организма.

Программное обеспечение позволяет проводить анализ полученных данных на различных временных интервалах, в необходимых комбинациях с применением разнообразных методов компьютерной обработки и визуализации.

Синхронная регистрация ЭЭГ, РЭГ, СМА и других сигналов с возможностью сжатого представления в едином временном масштабе трендов физиологических показателей позволяет расширить диагностические возможности при исследовании различных заболеваний и нарушений. Она позволяет:

Контролировать корректность проведения исследований (в частности, провоцирующих проб на гипервентиляцию);

учитывать возможное влияние сосудистого фактора при эпилепсии;

выявлять пациентов с неправильно сформированным дыхательным паттерном, приводящим к цереброваскулярным нарушениям;

улучшать качество диагностики синкопальных состояний;

исследовать характер взаимодействий между системами организма при различных нарушениях;

обеспечивать более обоснованный выбор лечебных мероприятий и оценку их эффективности.

Одновременное мониторирование и запись ЭЭГ, РЭГ, ЭКГ, а также других полиграфических сигналов возможны только в электроэнцефалографах-анализаторах «ЭНЦЕФАЛАН-131-03» (модификации 04, 08 и 10) и реографах-полианализаторах «РЕАН-ПОЛИ».

Анализ сигналов ЭЭГ и РЭГ в двухоконном режиме

В левом окне - исходное фоновое состояние, в правом - 3-я минута гипервентиляции.

При гипервентиляции наблюдается выраженное ухудшение сигналов ЭЭГ и РЭГ, в частности, снижение пульсового кровенаполнения мозговых сосудов (РИ РЭГ) и появление пароксизмальных вспышек медленноволновой активности на ЭЭГ.

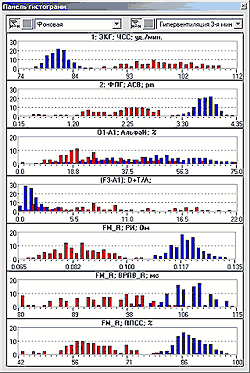

Гистограммы статистического распределения

Гистограмма синего цвета - по исходному фоновому состоянию.

Гистограмма красного цвета - по «гипервентиляции на 3-й минуте».

Справа указаны количественные характеристики отклонений показателей.

Видно, что гистограммы по большинству представленных показателей практически не пересекаются.

Покардиоцикловая динамика (тренды)

Заметно выраженное ухудшение физиологических показателей, относящихся к разным системам организма на провоцирующее воздействие:

Через 30-40 секунд после начала гипервентиляции (ГВ) начал значимо уменьшаться реографический индекс РЭГ (третий снизу тренд), и только на 3-й минуте ГВ возникли существенные ухудшения на ЭЭГ - резкое повышение медленноволновой активности (4-й и 5-й снизу тренды по левому и правому полушариям) с пароксизмальными проявлениями (4-й тренд сверху), резкое снижение уровня альфа-активности (третий тренд сверху).

В такой форме представления более явно видна значимость изменений количественных показателей ЭЭГ, а также то, что изменения отразились и на других сигналах:
повысился тонус периферических сосудов (амплитуда ФПГ снизилась - второй тренд сверху), увеличилась ЧСС (верхний тренд), на время гипервентиляции произошло нарастание по сверхмедленной мозговой электрической активности.
