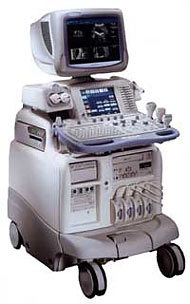

Ультразвуковой сканер GE

LOGIQ 9

Полностью цифровая многоцелевая ультразвуковая система экспертного класса. В системе используется новая уникальная архитектура TruScan - эксклюзивная технология GE, основанная на технологии Digitally Encoded Ultrasound (цифровой кодированный ультразвук). Четвертое поколение кодов позволяет использовать улучшенные режимы изображений.

TruScan состоит из :

TruAccess – принципиально новый подход к получению УЗ изображений, основанный на обработке «сырых» данных. Использование этой технологии обеспечивает получение высококачественных изображений и предоставляет уникальные возможности их дальнейшей обработке.

SmartScan – новейшие программные алгоритмы для повышения продуктивности и обеспечения высочайшего качества обслуживания пациентов

Comfort Scan – новый подход к созданию УЗ систем с высочайшим уровнем энергетики с обеспечением максимального комфорта и пользователя

Области применения:

Абдоминальные исследования

Акушерство

Гинекология

Кардиология

Сосудистая система

Урология

Поверхностно расположенные органы и структуры

Педиатрия и неонаталогия

Транскраниальные исследования

Технические характеристики:

• 4 активных порта для датчиков.
• Внешний жесткий диск 20 Гб.
• Встроенный CD-R привод и дисковод магнитооптических дисков.
• Регулируемая клавиатура оператора.
• Цветная сенсорная панель 10,4''.
• Встроенный нагреватель геля.

С системой используется широкий набор линейных, конвексных, микроконвексных датчиков, секторные датчики с фазированной решеткой и датчики с активной матричной решеткой (AMA).

AMA технология позволяет фокусировать ультразвуковой луч в направлении перпендикулярном плоскости сканирования, уменьшая таким образом искажения, возникающие из-за большой толщины ультразвукового луча, что обеспечивает одинаковое качество изображения от ближней до дальней зоны.

Режимы сканирования:

• B-режим, M-режим.
• Анатомический M-режим.
• 3-мерная реконструкция ( Easy 3D, Advanced 3D)/Виртуальное конвексное сканирование, расширяющее поле обзора линейных датчиков.
• Импульсноволновой допплер( PW), режим высокой частоты повторения импульсов ( HPRF PW).
• Цветовое допплеровское картирование(CFM).
• Энергетический допплер (PD), обнаружение пульсаций кровотока ( PFD).

Возможный вариант поставки:

17" графический компьютерный монитор высокого разрешения.
Расширенный интерфейс пользователя с 10,4"" цветной сенсорной панелью.
Регулируемая клавиатуру оператора.
4 функционирующих разъема для датчиков
B, M -режим, анатомический M-режим, PW- допплер (импульсноволновой), цветовое допплеровское картирование и энергетический допплер.
Обнаружение пульсаций потока (PFD).
Автоматическая оптимизацию изображения (ATO) во всех режимах работы.
Easy 3D - 3-мерная поверхностная реконструкция.
Виртуальное конвексное сканирование на линейных датчиках.
Всестороннее программное обеспечение и пакеты отчетов.
Автоматические допплеровские вычисления в режиме реального времени.
Управление встроенным архивом изображений и данными пациентов.
Программируемые пользователем параметры предварительной установки.
Кинопетля 640 кадра.
Внешний жесткий диск 20 Гбайт.
Дисковод магнитооптических дисков, CD-ROM.
Встроенный модем Insite.
Встроенный нагреватель геля.
RS232C последовательный порт выходных данных.
Интегрированный отсек для встроенных периферийных устройств.
Источник бесперебойного питания (UPS).
Держатель для трансвагинального датчика.
Ножной выключатель.

Варианты поставки датчиков:

M7C, конвексный, широкополосный, многочастотный датчик с активным матричным излучением, диапазон частот 3,0-8,0 МГц.

Клиническое применение: брюшная полость, урология, акушерство/гинекология, педиатрия

10L, линейный, широкополосный, многочастотный датчик, диапазон частот 4,0-10,0 МГц.

Клиническое применение:близкие области, педиатрия, сосуды

E8C, микроконвексный, широкополосный, внутриполостной многочастотный датчик, диапазон частот 4.0-10.0 МГц.

Клиническое применение: трансвагинальные, трансректальные исследования

Цветной принтер SONY UP2900MD.

Опционально:

B-Flow - непосредственная визуализация кровотока.
LOGIQ View - панорамное сканирование.
Расширенный 3-х мерный режим для B-режима и цветового допплеровского картирования (Advanced 3D).
Tru3D, 3-х мерный режим с датчиком положения.
Coded Contrast Imaging (режим кодированного изображения при исследовании с использованием контрастных веществ).
DICOM 3.
